Temperaturmessbrücke microK²

ISOTECH microK² Elite und microK² 60

Artikelnummer: KK-1070, KK-1071
Category:
Tags: ,

Beschreibung

microK² ELITE

  • Genauigkeit (Gesamter Bereich): 30 ppb
  • Temperaturgenauigkeit:
    • Gesamter Bereich: 30 μK
    • Am Wassertripelpunkt: 7,5 μK

microK² 60

  • Genauigkeit (Gesamter Bereich): 60 ppb
  • Temperaturgenauigkeit:
    • Gesamter Bereich: 60 μK
    • Am Wassertripelpunkt: 15 μK

Maximale Präzision

Mit einer Genauigkeit von bis zu 7,5 μK ist die microK²-Serie die ideale Wahl für Anwendungen, die höchste Messgenauigkeiten erfordern. Besonders bei dem Messen mit Standard-Platin-Widerstandsthermometern (SPRTs) entfaltet die Serie ihr volles Potenzial.

Langfristige Stabilität und Zuverlässigkeit

Die microK² garantiert driftfreie Leistung über Jahre hinweg – ohne den Bedarf an „Tweak-Pots“, Softwareanpassungen oder Selbstkalibrierungen. Dank der einzigartigen Substitutionstopologie wird Drift von Grund auf eliminiert:

  • Keine Kompensationsschaltungen oder Softwarekorrekturen notwendig.
  • Keine routinemäßigen Kalibrierungen erforderlich.
  • Konstante und zuverlässige Messergebnisse – Ihre Investition zahlt sich durch gesenkte Betriebskosten aus.

Vielseitigkeit bei Thermometertypen

Die microK²-Serie unterstützt alle gängigen Thermometertypen, darunter:

  • SPRTs
  • PRTs
  • Thermoelemente
  • Thermistoren

Innovative Funktionen und Benutzerfreundlichkeit

Die neuen Modelle sind mit mehreren neuen Funktionen ausgestattet:

  • Ein zusätzlicher, vierter Kanal für SPRTs, Referenzwiderstände oder Kanalerweiterer macht die Messsysteme flexibler denn je.
  • Ein modernes 10,1-Zoll-Touchscreen-Display mit hoher Auflösung und kapazitiver Touch-Technologie sorgt für eine intuitivere Bedienung und reaktionsschnellere Steuerung.
  • Verbesserte Eingangsterminals, die einfacher und robuster gestaltet sind.

Modernste Konnektivität

Die microK² verfügt über eine Vielzahl an Anschlussmöglichkeiten:

  • Ethernet
  • Zwei RS232-Serienanschlüsse
  • Drei USB-Anschlüsse

Neue Software-Funktionen

Erweitern Sie die Präzision Ihrer Temperaturmessung mit hochwertigem Zubehör für die microK-Serie

Die microK bietet bereits mit ihren internen Messwiderständen außergewöhnliche Stabilitätswerte von <2 ppm/Jahr und Messunsicherheiten von 0,15 ppm – 0,3 ppm je nach Serie, was für viele Anwendungen eine hervorragende Leistung darstellt. Doch für Ihre anspruchsvollen High-End-Temperaturmessungen, bei denen höchste Präzision erforderlich ist, gibt es die Lösung:

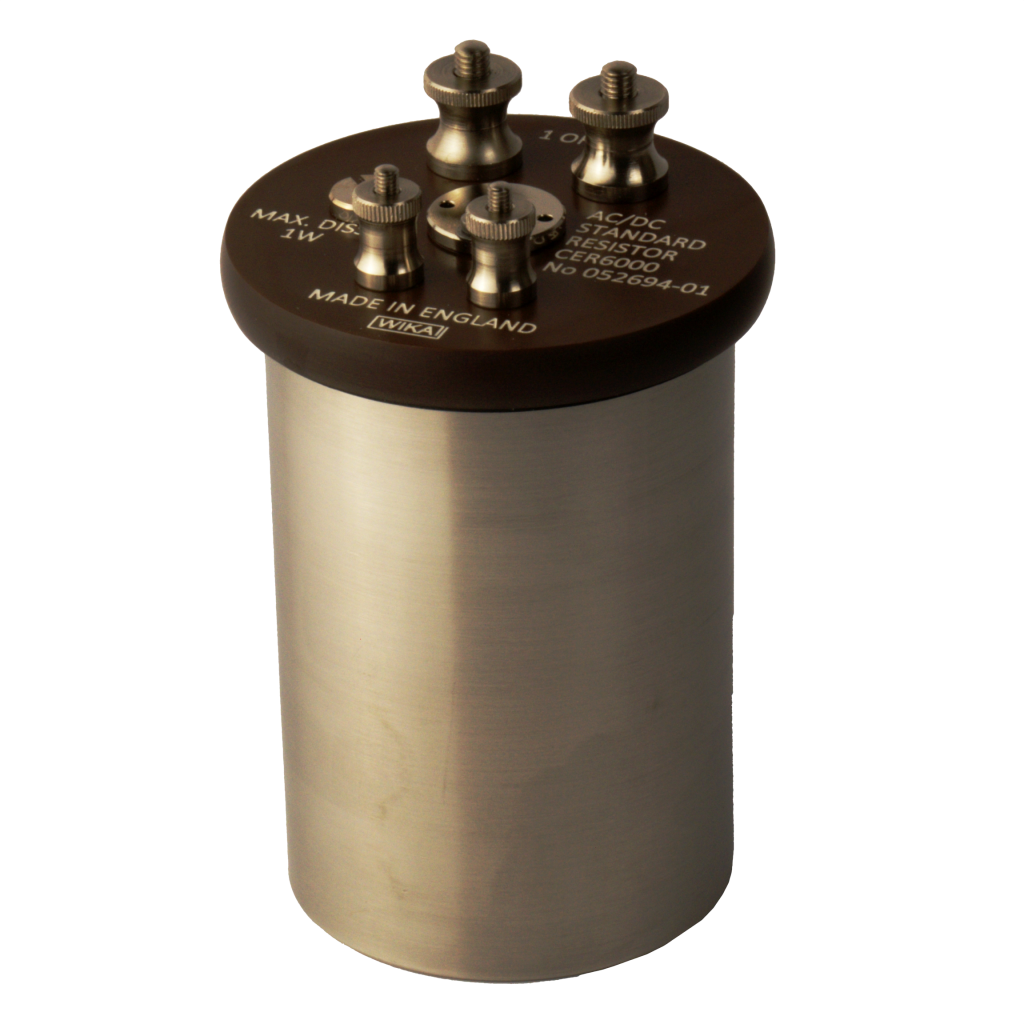

Hochpräzise externe Normalwiderstände
Durch die Verwendung von externen, hochpräzisen und kalibrierten Messwiderständen, können Sie die Messunsicherheit Ihrer Messungen erheblich verbessern. Diese Widerstände erreichen eine Messunsicherheit von bis zu 0,08 ppm wenn diese bei 20 °C in einem Erhaltungsbad nach DIN EN ISO/IEC 17025 k=2 kalibriert sind.

Temperbad für externe Normalwiderstände
Um die bestmögliche Stabilität der externen Widerstände zu gewährleisten, empfehlen wir den Einsatz in einem hochpräzisen Erhaltungsbad. Dieses gewährleistet eine konstante und homogene Temperaturumgebung, die entscheidend für die langfristige Stabilität der Messwiderstände ist. Für Ihre anspruchsvollen Forschungsanwendungen aber auch Messungen im Labor ist dies der High-End-Standard im Bezug auf die Genauigkeit und Zuverlässigkeit Ihrer Messungen.

Wie wird die microK kalibriert?

Die microK-Geräte werden ausschließlich von ISOTECH in Großbritannien kalibriert. Jedes neue Gerät wird mit einer aktuellen UKAS-Kalibrierung ausgeliefert, um sicherzustellen, dass es den höchsten Genauigkeitsstandards entspricht. Wir empfehlen, die Kalibrierung alle drei Jahre zu wiederholen, um die Präzision und Zuverlässigkeit des Geräts langfristig zu gewährleisten.

Für die microK gibt es folgende Kalibrierungen:

  • elektrische Kalibrierung (KK-1088)
  • lineare Kalibrierung (KK-1089)

Timing ist alles

Die erforderliche Terminabsprache mit dem Kalibrierlabor erfolgt nach Beauftragung durch den Kunden. Um einen reibungslosen Ablauf zu gewährleisten, muss das zu kalibrierende Gerät mindestens 2 Wochen vor dem abgestimmten Termin bei uns im Unternehmen eingehen.
Wird diese Frist nicht eingehalten, muss ein neuer Termin mit dem Kalibrierlabor vereinbart werden, was zu Verzögerungen führen kann.

Versand zur Kalibrierung nach England

Da die Kalibrierung ausschließlich von ISOTECH durchgeführt wird, muss das Gerät für die Überprüfung nach England gesendet werden. Dabei fallen Transportkosten an, die sich wie folgend zusammensetzen:

  • Speditionskosten: Versand des Geräts nach und von Großbritannien, sowie zu Ihnen.
  • Transportversicherung: Absicherung gegen Schäden oder Verlust während des Transports.
  • Verzollung: Kosten für die Import- und Exportverzollung des Geräts.

Technische Daten

Modell microK² ELITE microK² 60
Genauigkeit, Gesamter Bereich 30 ppb 60 ppb
Äquivalente Temperaturgenauigkeit, Gesamter Bereich 30 μK 60 μK
Äquivalente Temperaturgenauigkeit, Wassertemperatur-Trippelpunkt 7,5 μK 15 μK
Temperaturbereich* -200°C bis 1800°C
Gewicht 13,2 kg
Temperaturauflösung 0,001 mK / 0,000001°C
Eingabekanäle NEU Vier – drei vorne und einer hinten
Widerstandsbereich 0 – 500 kΩ
Verhältnisbereich Unbegrenzt
Verhältnisgenauigkeit Stabilität Driftfrei
Verhältnisgenauigkeit Temperaturkoeffizient Null
Warmhalte-Strom Jeder Kanal individuell programmierbar
Spannungsbereich (Thermoelemente) 125 mV
Spannung Genauigkeit 0 – 20 mV 0,15 μV, entspricht 0,006°C für ein Platin-Gold-Thermoelement bei 1000°C
Spannungsauflösung 10 nV
Kaltstellenmodus Extern und Fern mit PRT
Sensorspannung NEU Jeder Kanal einstellbar 0 – 14,2 mA
Kabellänge Beschränkt auf 10Ω pro Kern und 10 nF Shuntkapazität (entspricht 100 m RG58 Koaxialkabel)
Temperaturkonvertierungen NEU PRTs: ITS-90, Callendar-van Dusen. Thermoelemente: IEC 60584-1 Ed. 3.0 2013 (B, E, J, K, N, R, S, T), L, Pt/Pd und Au/Pt, Thermistoren: Steinhart-Hart, Polynomial
Interne Widerstandsnormen 25, 100, 400 Ω
Optionale interne Werte 1, 10, 10 kΩ
Stabilität des internen Standardwiderstands TCR < 0,5 ppm/°C und Stabilität < 2 ppm/Jahr
Eingangsklemmen Verbessert: vergoldete 4-mm-Buchsen für Stecker, Spaten oder blanke Drähte, Material Tellur-Kupfer-Legierung für niedrige thermische EMK
Schnittstellen Ethernet, 3 x USB-Host, 2 x RS232, IEEE
Speichern von Kalibrierungskoeffizienten Unbegrenzt
Datenlogger 32 GB Speicher
Erweiterbar NEU Hinzufügen von bis zu 90 Erweiterungskanälen
Schalttechnologie Solid State
Einheiten Verhältnis, V, Ω, °C, °F, K
Display 10,1-Zoll hochauflösender Touchscreen mit Antireflexionsbehandlung
Betriebsbedingungen Volle Spezifikation: 15 – 30°C, 10 – 80 % rF; Betrieb: 0 – 40°C, 0 – 95 % rF
Leistung 85 – 264 Vac, 50/60 Hz, 20 Watt maximal
Abmessungen 539 mm x 200 mm x 300 mm (19″ Rack-montierbar)

Downloads

Datenblatt microK² Temperaturmessbrücke Einführung microK²
