Kalibrierung von Thermoelementen

DAkkS Kalibrierung von Thermoelementen

Kalibrierung nach der Vergleichsmethode oder an Temperatur-Fixpunkten

Die Kalibrierung von Thermoelementen erfolgt an ITS-90 Temperatur-Fixpunkten im Bereich vom Wasser-Tripelpunkt bis zum Silber-Erstarrungspunkt mit hervorragenden Messunsicherheiten. Alternativ können Thermoelemente im Temperaturbereich von -196°C bis 1200°C auch nach der Vergleichsmethode (DKD-R 5-3 „Kalibrierung von Thermoelementen nach der Vergleichsmethode“) unter Verwendung von Platin/Palladium-Thermoelementen (Pt/Pd) oder Gold/Platin-Thermoelementen (Au/Pt) als Normal kalibriert werden.

  • Gold/Platin-Thermoelemente und Platin/Palladium Thermoelemente als Kalibriernormal
  • Einsatz von modernsten Temperatur-Fixpunkten bis zum Silber-Fixpunkt (961,78°C)
  • Wasser-Tripelpunkte als Thermoelement-Vergleichsstelle
  • Angepasste Kalibriereinsätze aus eigener Fertigung
  • DAkkS Kalibrierschein von -196°C bis 1200°C
  • Temperaturfühler ab einer Länge von 190mm kalibrierbar
  • Temperaturfühler und direktanzeigende Messgeräte










Kalibrierung von Nicht-Edelmetallthermoelementen

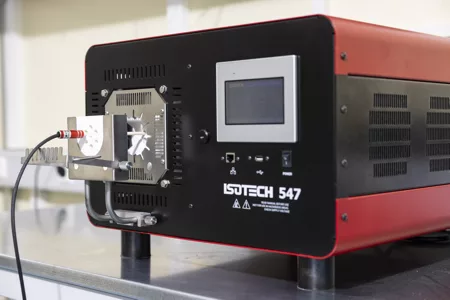

  • Durch die Verwendung verschiedener Kalibrieröfen sind kleine Eintauchtiefen
    ab 190mm möglich
  • Kalibrierung über 0°C Vergleichsstelle auch bei Ministecker möglich
  • DAkkS Kalibrierschein von -196°C bis 1200°C
  • DKD-R 5-3 „Kalibrierung von Thermoelementen nach der Vergleichsmethode“


Kalibrierung von Edelmetallthermoelementen

  • DAkkS Kalibrierschein von -50°C bis 1200°C
  • Kalibrierung an ITS-90 Fixpunkten oder alternativ als Vergleichskalibrierung nach DKD-R 5-3 „Kalibrierung von Thermoelementen nach der Vergleichsmethode“
  • Kalibrierung im 3 Zonen Ofen mit sehr guter Homogenität


Neu: Inhomogenitäten-Scan

Bei DAkkS Kalibrierungen von Thermolementen wird zusätzlich ein Inhomogenitäten-Scan durchgeführt. Dabei testet eine bewegliche Wärmequelle das gesamte Thermomaterial der Messstelle auf örtliche Inhomogenitäten.

Der Inhomogenitäten-Scanner ist eine Eigenentwicklung der Firma Klasmeier. Mit ihm können Thermoelemente genauer kalibriert werden:

  • realistischere Betrachtung der Messunsicherheiten
  • Überprüfung der thermischen Behandlung
  • genaue Aussage über die Homogenität der Thermoelemente



DAkkS Messunsicherheit: Kalibrierung an Temperaturfixpunkten



Fixpunkt

Temperatur

Messunsicherheit

Typ Au/Pt und Typ Pt/Pd

Messunsicherheit

Edelmetall-Thermoelemente

Wasser

0,01°C

200mK

200mk

Indium

156,5985°C

200mK

400mK

Zinn

231,928°C

200mK

400mK

Zink

419,527°C

200mK

500mK

Aluminium

660,323°C

200mK

500mK

Silber

961,78°C

200mK

600mK





DAkkS Messunsicherheit: Vergleichskalibrierung Gold/Platin-Thermoelemente und Platin-Palladium-Thermoelemente



Temperaturbereich Messbedingungen / Verfahren kleinste angebbare
Messunsicherheit
Bemerkungen
0 °C bis 962 °C im Kalibrierofen
DKD-R 5-3:2018, KA16-10-04:2017-10
0,4 K Vergleich mit Au/Pt- oder
Pt/Pd-Thermoelementen
962 °C bis 1200 °C im Kalibrierofen
DKD-R 5-3:2018, KA16-10-04:2017-10
1,5 K Vergleich mit Au/Pt- oder
Pt/Pd-Thermoelementen





DAkkS Messunsicherheit: Vergleichskalibrierung Edelmetall-Thermoelemente (z. B. Typ R/S)



Temperaturbereich Messbedingungen / Verfahren kleinste angebbare
Messunsicherheit
Bemerkungen
-50°C bis 0°C im Kalibrierofen oder Flüssigkeitsbad
DKD-R 5-3:2018, KA16-10-04:2017-10
0,4 K Vergleich mit
Normal-Widerstandsthermometern
> 0°C bis 962°C im Kalibrierofen oder Flüssigkeitsbad
DKD-R 5-3:2018, KA16-10-04:2017-10
0,8 K Vergleich mit Au/Pt- oder
Pt/Pd-Thermoelementen
> 962°C bis 1200°C 1,5 K





DAkkS Messunsicherheit: Vergleichskalibrierung Nicht-Edelmetall-Thermoelemente (z. B. Typ N)



Temperaturbereich Messbedingungen /  Verfahren kleinste angebbare
Messunsicherheit
Bemerkungen
-196 °C In flüssigem Stickstoff
mit Ausgleichsblock
DKD-R 5-1:2018
1 K Vergleich mit
Normal-Widerstandsthermometern
-80 °C bis 0 °C Temperiervorrichtung
(z. B. Flüssigkeitsbad mit Ausgleichsblock)
DKD-R 5-3:2010, KA16-10-04:2017-10
1 K Vergleich mit
Normal-Widerstandsthermometern
0 °C bis 962 °C Temperiervorrichtung
(z. B. Kalibrierofen mit Ausgleichsblock)
DKD-R 5–3:2010, KA16-10-04:2017-10
1,5 K Vergleich mit
Normal-Thermoelementen
> 962 °C bis 1200 °C 2,5 K
