Ein kleines Teil mit großer Wirkung
| Elke Seewald Leitung der eXacal Manufaktur von Klasmeier |
Von außen sehen viele SPRTs erst mal ziemlich unspektakulär aus. Der eigentliche Knackpunkt sitzt aber innen.

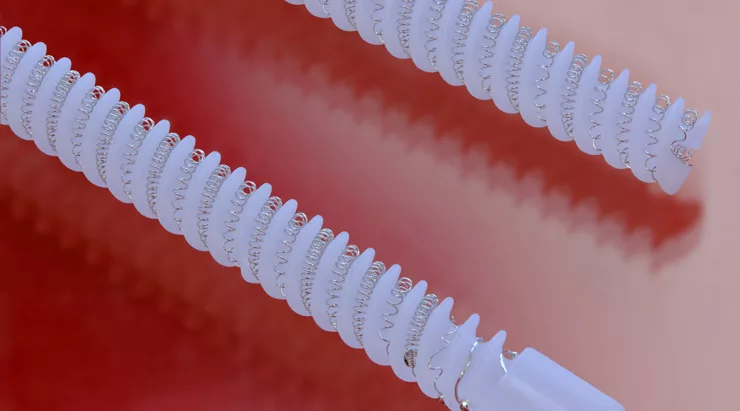

Genau das sehen Sie auf folgendem Bild: Das Herzstück des Messwiderstands. Oder noch genauer: Den Träger, auf dem der Platindraht sitzt.
Klingt klein? Ist es auch.
Ist es wichtig? Absolut.
Denn ein SPRT misst Temperatur über den elektrischen Widerstand eines sehr feinen Platindrahts. Sehr fein heißt: dünner als ein menschliches Haar.
Und genau dieser Draht ist sehr sensibel. Er darf bei Temperaturwechseln nicht unter Druck geraten. Nicht gezogen werden. Nicht klemmen. Nicht reiben.
Denn schon kleine mechanische Spannungen ändern den Widerstand des Platins und damit auch den Messwert. Das heißt: Nicht nur der Draht muss erstklassig sein. Auch das Teil, das ihn trägt, muss seinen Job perfekt machen.
Genau deshalb haben wir den Träger für unsere eXacal SPRTs selbst entwickelt. Das Material passt sehr gut zu Platin. Es dehnt sich bei Wärme ähnlich aus. So bleibt der Draht auch dann entspannt, wenn die Temperatur deutlich steigt oder fällt.
Auch die Oberfläche ist von Bedeutung. Sie ist sehr glatt. So kann sich der Draht fast reibungsfrei bewegen und frei ausdehnen.
Und dann ist da noch die Spirale. Auch hier zählt jedes Detail. Der Spiralgang passt exakt zur Form der Drahtwindungen. Jede Windung wird geführt, aber eben nicht festgesetzt.
Genau das ist der Punkt. Denn bei einem Draht, der dünner ist als ein Haar, sind es winzige Details, die am Ende den großen Unterschied machen.
Ob ein Thermometer über Jahre stabil im Millikelvin-Bereich misst, oder ob es langsam driftet.
Dieser optimierte Träger ist deshalb ein wichtiges Bauteil unserer primären eXacal Standard-Platin-Widerstandsthermometer.
Von außen kaum zu sehen.
Für präzise Messwerte aber enorm wichtig.
Was Sie hier als Einzelteil sehen, ist ein zentrales Element unseres fertigen eXacal SPRT. Mehr über das fertige Thermometer erfahren Sie hier:
