Étalonnage accrédité selon la norme DIN EN ISO/IEC 17025 (DAkkS) des thermomètres à résistance en platine standard (SPRT)
L’étalonnage accrédité selon la norme DIN EN ISO/IEC 17025 (DAkkS) des thermomètres à résistance en platine standard ITS-90 (SPRT) est effectué aux points fixes ITS-90.
Étalonnage accrédité sur toute la plage selon la norme DIN EN ISO/IEC 17025 (DAkkS) du point triple de l’argon au point de solidification de l’argent
Utilisation des points fixes de température les plus modernes
Trois ensembles de points fixes de température disponibles
Délai de traitement de cinq jours ouvrables
Capteurs de température calibrables à partir d’une longueur de 300 mm
Étalonnage accrédité selon DIN EN ISO/IEC 17025 (DAkkS) des SPRT aux points fixes de température (SPRT, Pt 25, Pt 2,5, Pt 0,25)
L’étalonnage accrédité selon la norme DIN EN ISO/IEC 17025 (DAkkS) des thermomètres à résistance en platine standard ITS-90 (SPRT) est effectué aux points fixes ITS-90.
en savoir plus
Étalonnage accrédité selon DIN EN ISO/IEC 17025 (DAkkS) d’un thermomètre à résistance en platine standard (SPRTs) (WGa = 1,11807 ou WHg = 0,844235) aux points fixes (points de solidification, points de fusion et points triples) de l’ITS-90. Incertitudes de mesure DAkkS atteignables, y compris la fonction de déviation ITS-90 (k=2) :
| Point fixe de température | en °C | Incertitude de mesure |
| Point triple de l’argon | -189,3442 °C | 5,5 mK |
| Point triple du mercure | -38,8344 °C | 3,5 mK |
| Point triple de l’eau | 0,01 °C | 2,5 mK |
| Point de fusion du gallium | 29,7646 °C | 2,5 mK |
| Point de solidification de l’indium | 156,5985 °C | 5,5 mK |
| Point de solidification de l’étain | 231,928 °C | 4,5 mK |
| Point de solidification du zinc | 419,527 °C | 4,5 mK |
| Point de solidification de l’aluminium | 660,323 °C | 7,0 mK |
| Point de solidification de l’argent | 961,78 °C | 12 mK |

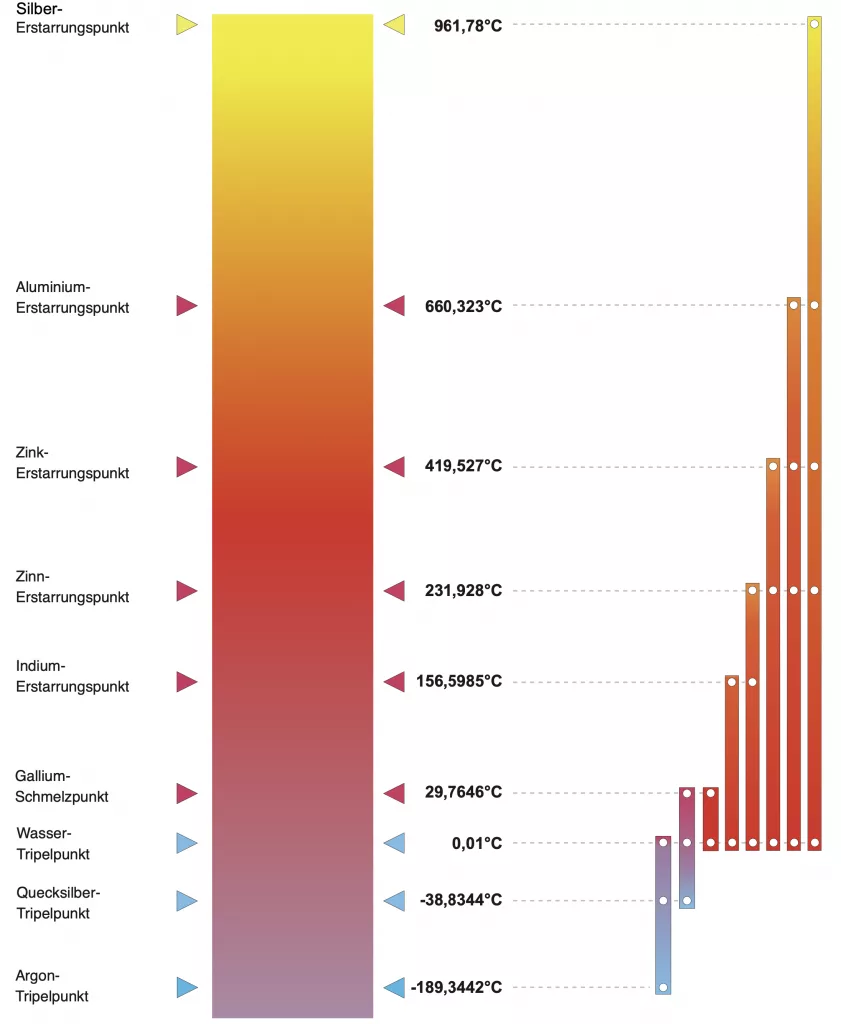

Les points fixes sont sélectionnés en fonction des plages de température de l’ITS-90. Vous pouvez consulter les plages de température de l’ITS-90 ici :
Avant l’étalonnage, le thermomètre à résistance en platine standard (SPRT) est suffisamment vieilli. Les effets de pression hydrostatique qui se produisent dans les cellules des points fixes sont corrigés. L’auto-échauffement du thermomètre à résistance en platine standard (SPRT) est examiné avant le début de l’étalonnage et pris en compte dans la présentation des résultats d’étalonnage. Les résultats d’étalonnage incluent les valeurs de résistance et les valeurs W du thermomètre à résistance en platine standard (SPRT), ainsi que deux courbes caractéristiques (coefficients) calculées selon l’ITS-90 (avec un courant de mesure de 0 mA et 1 mA, sauf indication contraire).
L’étalonnage dans la plage de l’argon (-189 °C) jusqu’au point triple de l’eau (0,01 °C) inclut également l’indication d’une incertitude de mesure pour l’extrapolation conformément à EURAMET TG 01:2017 (jusqu’au point d’ébullition de l’azote, ~196 °C) avec une incertitude de mesure de 7 mK (k=2).
La profondeur minimale d’immersion du thermomètre à résistance en platine standard (SPRT) est de :
à -189 °C: 400 mm
à 962 °C: 450 mm
dans la plage de -38 °C à 660 °C: 300 mm
Le diamètre extérieur maximal est de 8 mm.
Durée de l’étalonnage : environ 5 à 7 jours ouvrables ou selon accord.
Incertitudes de mesure lors d’un étalonnage accrédité selon la norme DIN EN ISO/IEC 17025 (DAkkS) d’un SPRT
| Plage de température | Méthode | Incertitude de mesure |
|---|---|---|
| -196 °C à -189,3442 °C | EURAMET TG 01:2017 | 7,0 mK * |
| -189,3442 °C | G-ITS-90, Part 2.3:2021 Point triple de l’argon | 4,0 mK |
| -38,8344 °C | G-ITS-90, Part 2.4:2021 Point triple du mercure | 2,5 mK |
| 0,01 °C | G-ITS-90, Part 2.2:2018 Point triple de l’eau | 1,5 mK |
| 29,7646 °C | G-ITS-90, Part 2.4:2021 Point de fusion du gallium | 2,0 mK |
| 156,5985 °C | KA16-10-02:2020-01 Point de fusion de l’indium | 4,5 mK |
| 231,928 °C | G-ITS-90, Part 2.4:2021 Point de solidification de l’étain | 3,0 mK |
| 231,928 °C | KA16-10-05:2022-08 Point de fusion de l’étain | 6,0 mK |
| 419,527 °C | G-ITS-90, Part 2.4:2021 Point de solidification du zinc | 3,0 mK |
| 419,527 °C | KA16-10-05:2022-08 Point de fusion du zinc | 10 mK |
| 660,323 °C | G-ITS-90, Part 2.4:2021 Point de solidification de l’aluminium | 5,0 mK |
| 660,323 °C | KA16-10-05:2022-08 Point de fusion de l’aluminium | 18 mK |
| 961,78 °C | G-ITS-90, Part 2.4:2021 Point de solidification de l’argent | 10 mK |
* Extrapolation
| Plage de température | Méthode | Incertitude de mesure |
|---|---|---|
| -189,3442 °C à 0,01 °C | G-ITS-90, Part 5:2021 Points fixes: Ar, Hg, TPW | 5,5 mK |
| -38,8344 °C à 29,7646 °C | G-ITS-90, Part 5:2021 Points fixes: Hg, TPW, Ga | 3,5 mK |
| 0 °C à 29,7646 °C | G-ITS-90, Part 5:2021 Points fixes: TPW, Ga | 2,5 mK |
| 0 °C à 156,5985 °C | KA16-10-05:2022-08 Points fixes: TPW, In Point de fusion | 5,5 mK |
| 0 °C à 231,928 °C | KA16-10-05:2022-08 Points fixes: TPW, In, Sn Points de fusion | 7,0 mK |
| 0 °C à 419,527 °C | G-ITS-90, Part 5:2021 Points fixes: TPW, Sn, Zn | 4,5 mK |
| 0 °C à 419,527 °C | KA16-10-05:2022-08 Points fixes: TPW, Sn, Zn Points de fusion | 12 mK |
| 0 °C à 660,323 °C | G-ITS-90, Part 5:2021 Points fixes: TPW, Sn, Zn, Al | 7,0 mK |
| 0 °C à 660,323 °C | KA16-10-05:2022-08 Points fixes: TPW, Sn, Zn, Al Points de fusion | 20 mK |
| 0 °C à 961,78 °C | G-ITS-90, Part 5:2021 Points fixes: TPW, Sn, Zn, Al, Ag | 12 mK |
Étaloonnage aux points de référence de température
Notre service d’étalonnage utilise des points de référence de température ITS-90 pour l’étalonnage des thermomètres de résistance en platine standard (SPRT). En fonction des besoins du client, des points de référence de température fins avec des incertitudes de mesure plus élevées et des « grands » points de référence primaires de température ITS-90 dans des Heat-Pipes ou des ISO-Towers avec d’excellentes incertitudes de mesure peuvent être utilisés. L’ordre des points de référence où l’étalonnage est effectué donne des températures décroissantes pour les SPRT. Afin d’exclure une dérive du thermomètre, nous déterminons après chaque mesure de point de référence le point triple de l’eau, ce qui nous permet de contrôler la dérive du capteur de température.
De plus, chaque thermomètre de résistance est vieilli avant l’étalonnage à la température de fonctionnement la plus élevée, et la dérive de vieillissement est déterminée à l’aide du point triple de l’eau. De plus, nous examinons et prenons en compte les erreurs d’auto-chauffage et les effets de pression hydrostatique lors de l’étalonnage. Le certificat d’étalonnage délivré selon la norme DAkkS est internationalement reconnu et peut être utilisé à l’étranger.
Petite profondeur d’immersion à partir de 300 mm
Nous utilisons à la fois des points de référence de température fins et grands, ainsi que des ISO-Towers modernes pour l’étalonnage. Ainsi, nous pouvons étalonner les thermomètres de résistance en platine standard (SPRT) de l’ITS-90 (SPRTs comme Pt100 ou Pt25) à partir d’une profondeur d’immersion de 300 mm avec d’excellentes incertitudes de mesure.
Archive numérique Klasmeier Cloud :
Documents d’étalonnage rapidement et facilement accessibles
Le Klasmeier Cloud – le système de stockage parfait pour tous les documents d’étalonnage. Sur tous les appareils calibrés par Klasmeier, vous trouverez un code QR qui vous permet d’accéder rapidement et facilement à notre archive numérique.
Particulièrement pratique : En plus de tous les documents d’étalonnage, vous y trouverez également les coordonnées de votre contact chez Klasmeier. Ainsi, même dans cinq ans ou plus, vous pourrez retrouver les informations nécessaires concernant votre produit d’étalonnage en un seul clic.
